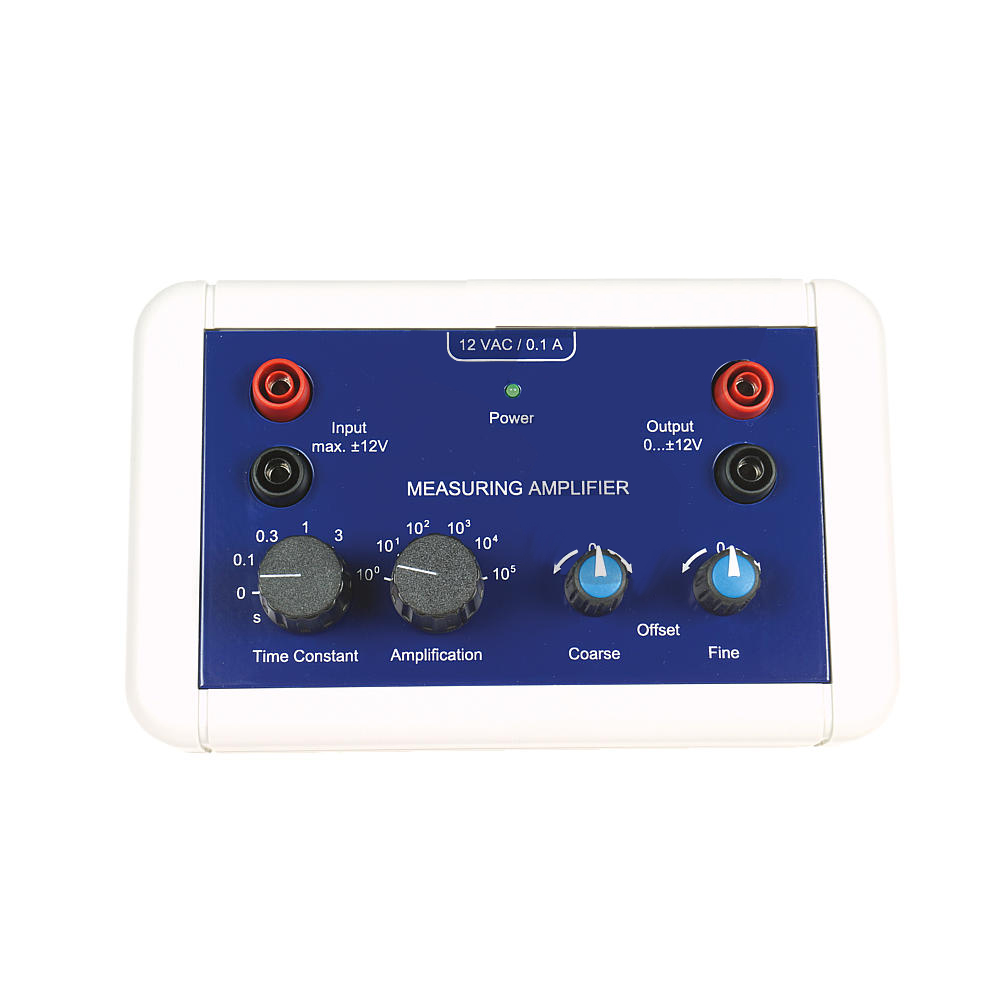

Meetversterker

De meetversterker versterkt meetsignalen met lage amplitude van signaalbronnen met lage impedantie voor meting met elke voltmeter of oscilloscoop. Kleine stromen kunnen ook worden gemeten met een externe shuntweerstand. Offsetspanningen kunnen worden gecompenseerd met offsetregelaars voor grove en fijne afstelling. De versterking kan worden ingesteld in stappen van 0 tot 5 machten van tien. Hoogfrequente ruis of andere stoorsignalen worden weggefilterd door een laagdoorlaatfilter met een instelbare tijdconstante tussen 0 en 3 seconden. De uitgangsspanning heeft hetzelfde teken als de ingangsspanning.

Technische gegevens:

• Ingangsweerstand: 10 kOhm
• Uitgangsweerstand: 300 Ohm
• Afwijking van de offsetspanning: < 2 µV/K (na ongeveer 15 min. bedrijfstijd)
• Versterkingsfactoren: 100; 101; 102; 103; 104; 105
• Tolerantie van de versterkingsfactor: < 2,5%
• Ingangsspanning: max. ±12 V (kortstondig beveiligd tegen overbelasting tot 100 V)
• Uitgangsspanning: 0 ... ±12 V (kortsluitvast)
• Voeding (via meegeleverde insteekvoeding): 12 V AC
• Omgevingstemperatuur: 5°C ... 23°C ... 40°C
• Opslagtemperatuur: -20 ... 70°C
• Rel. vochtigheid: < 85% zonder condensatie
• Beschermingsklasse: IP20
• Afmetingen: 170 x 105 x 50 mm
