Datalogging-module voor kwantitatieve digitale metingen van de Stirling-motor

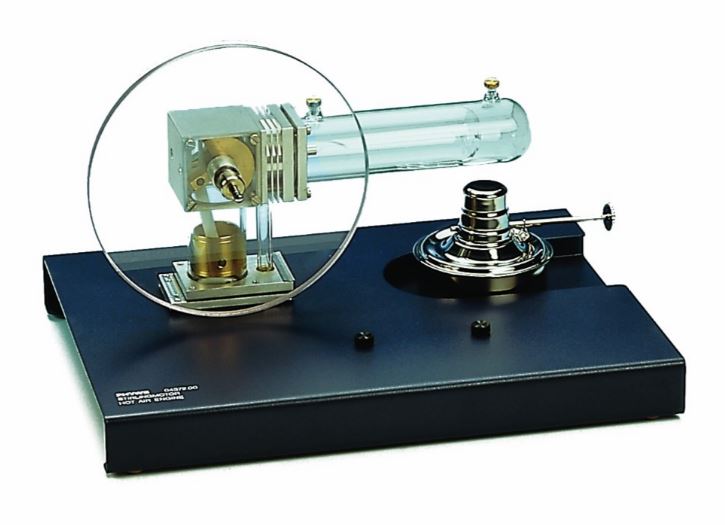

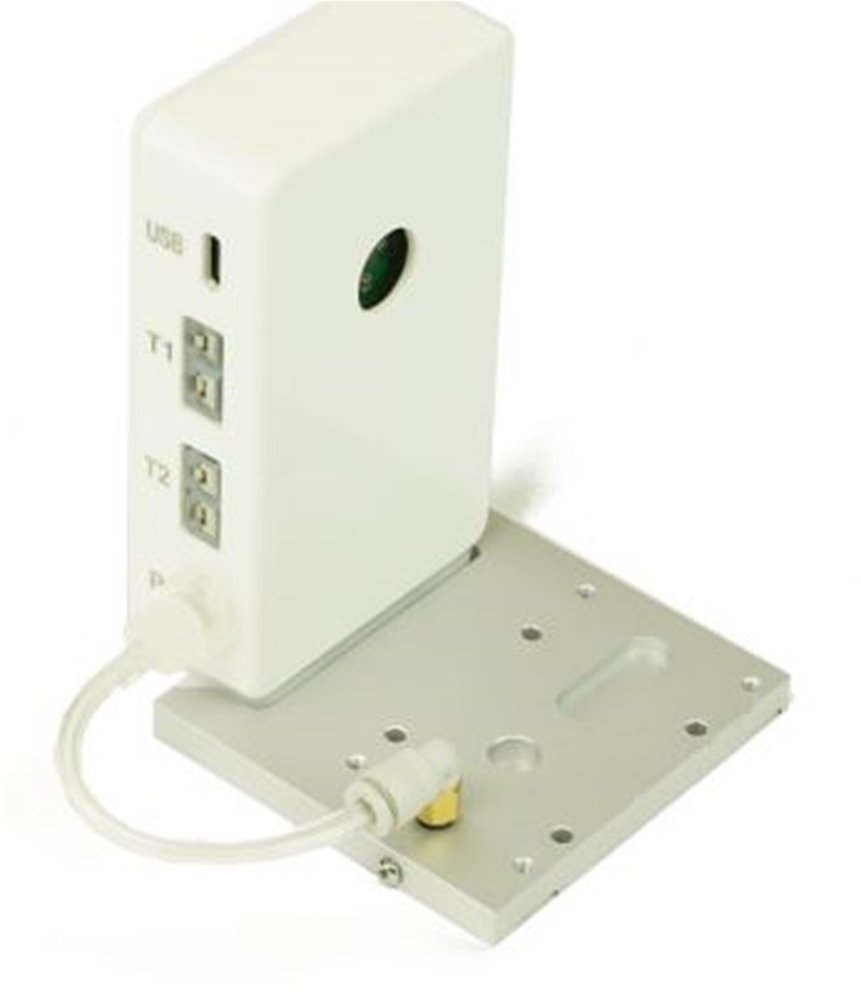

Module voor kwantitatieve, digitale meetwaarde-registratie van de Stirlingmotor (04372-00).

Alle benodigde meetgrootheden zijn direct in de module geïntegreerd:
2x temperatuur (T1, T2), druk (p), draaihoek/-getal en het berekende volume.
Eenvoudige ombouw van het klassieke kwalitatieve experiment naar een kwantitatief experiment.
Maak het cirkelproces direct zichtbaar op uw pc.
Uitrusting en technische gegevens

• USB-C 3.0-aansluiting voor gegevensoverdracht.
• T1: Type K temperatuursensor voor de exacte bepaling van de warme werktemperatuur.
• Meetbereik: -10 °C ... 400 °C.
• Resolutie: 0,4 °C.
• T2: Type K temperatuursensor voor het nauwkeurig bepalen van de koude werktemperatuur.
• Meetbereik: -10 °C ... 400 °C.
• Resolutie: 0,4 °C.
• p: Druksensor voor het bepalen van de compressie in de motorzuiger.
• Meetbereik: 0 ... 200 kPa
• Resolutie: 0,1 kPa
• Contactloze rotatiemeter voor het bepalen van het toerental of de draaihoek.
• Meetbereik: 0 ... 2000 rpm
• Resolutie: 0,1°
• V: Het volume wordt berekend.
