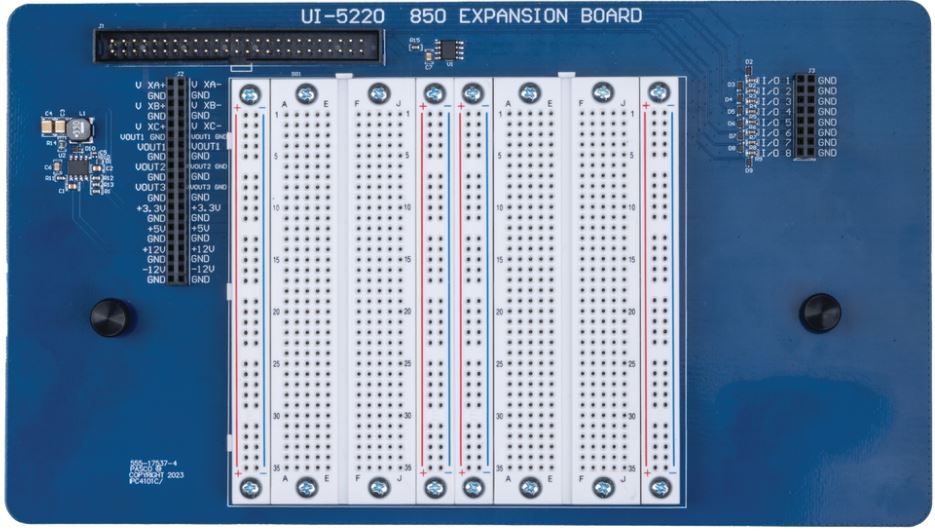

PASCO 850 expansieboard

De 850 uitbreidingskaart wordt aangesloten op de uitbreidingspoort aan de achterkant van de 850 universele interface. Het is een break-out van alle aansluitingen die beschikbaar zijn via de poort aan de achterkant, inclusief acht digitale in-/uitgangspoorten, drie spanningsingangen, drie DC-voedingen (3,3 V, 5 V, ±12 V) en toegang tot de drie signaalgeneratoren aan de voorkant. Het uitbreidingsbord bevat ook een breadboard waarop leerlingen hun eigen schakelingen kunnen bouwen. Daarnaast kunnen leerlingen sense and control experimenten uitvoeren met Blockly in Capstone om dit bord aan te sturen.

Alle sensoren die worden aangesloten op de voorkant van de 850 Universal Interface kunnen tegelijkertijd worden gebruikt met de sensoren die beschikbaar zijn via de uitbreidingspoort aan de achterkant van de 850.

Functies:

• Signaalgenerator 1: 15 V, 1 A, maximale frequentie 100 kHz
• Signaalgenerator 2: 10 V, 50 mA, maximale frequentie 500 kHz
• Signaalgenerator 3: 10 V, 50 mA, maximale frequentie 500 kHz
• 3 analoge ingangen (±10 V)
• 8 Digitale in-/uitgangen
• Vaste DC-spanningsuitgangen: 3,3 V, 5 V, ±12 V
• Schakeling Breadboard
• Auto-identificatie in PASCO Capstone
• De uitbreidingskaart verbindt de 850 met behulp van schroeven met de inzetstukken bovenop de 850-interface.
• Uitbreidingskaart kan bovenop de 850 of op tafel naast de 850 worden gebruikt.

Inbegrepen:

• 1x Uitbreidingsbord met breadboard en 2 duimschroeven
• 1x Connector-bord
• 1x lintkabel
• 40x Male-to-male Jumper Draden (15 cm lang)
