E-blocks2 - Protoype board

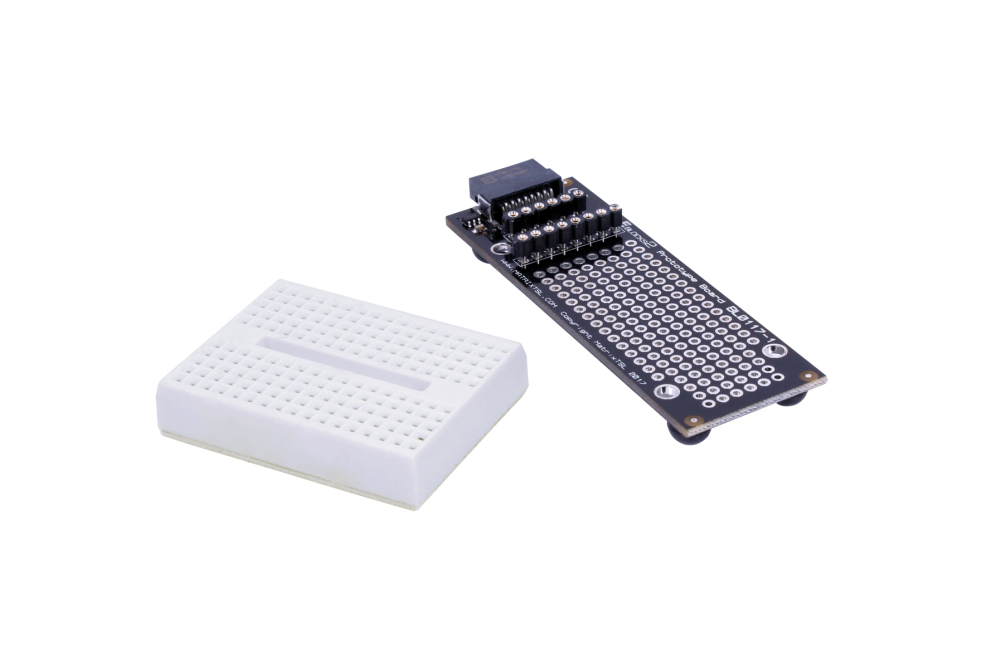

Het E-blocks2 Prototype Board (BL0117) is uitgevoerd met een rij standaard gaatjes 2,54 mm die kunnen worden gebruikt om permanent elektronica op de E-blocks-kaart te solderen.
Bij het bord zit een klein breadboard waarmee tijdelijke elektronica kan worden gemaakt en getest met het E-blocks2-systeem.
Het kleine breadboard heeft een zelfklevende achterkant, zodat het indien nodig aan de bovenkant van de Prototype E-blocks2-printplaat kan worden bevestigd.
Bij dit bord worden ook 6 prototype-leads geleverd.

Het bord stelt de acht datalijnen van de microcontroller-poort bloot, evenals de verschillende stroomaansluitingen +V, 3V3, 5V en GND via gedraaide pin-sockets die geschikt zijn om te koppelen aan uw circuits met behulp van enkeladerige draad.

E-blocks naar E-blocks2

Als u dit bord gebruikt met eerste generatie upstream E-blocks, dan heeft u een E-blocks2 upstream-downstream connector nodig.
