Heat Engine/Gas Law Apparatus

Het Heat Engine and Gas Law Apparatus stelt studenten in staat om kwantitatieve Ideal Gas Law-experimenten uit te voeren, terwijl ze een functionele warmtemotor verkennen. Een roterende bewegingssensor en druksensor kunnen worden toegevoegd om de cycli van de warmtemotor in kaart te brengen, de werkelijke efficiëntie te bepalen en meer!

Functies
Luchtkamer kan worden ondergedompeld in warm of koud water;
Twee poorten voor het aansluiten van de luchtkamerslang of een lagedruksensor
Grafietzuiger met ultralage wrijving
Millimeterschaal meet zuigerverplaatsing
Borgschroef borgt zuiger voor vaste volumes
Precisieboring Pyrex-cilinder met beschermend plastic schild
Twee poort afsluiters
Stangklem voor montage aan staven of stands
Toepassingen
Het principe van Pascal
Warmte Motor Cycli
Charles' wetsexperiment
Gecombineerd gaswet-experiment (Gay-Lussac's)
Het Mass Lifting Heat Engine-experiment
Voeg een massa toe aan het platform voor werkexperimenten
Hoe het werkt
Warmte Motor Cyclus:

Wanneer de luchtkamer van het koudwaterbad naar het warme bad wordt verplaatst, gaat de zuiger omhoog en tilt de 200 g massa op om het werk te demonstreren. De massa wordt verwijderd en de luchtkamer wordt teruggevoerd naar het koude bad, waardoor de isobare/isothermische cyclus wordt gesloten.

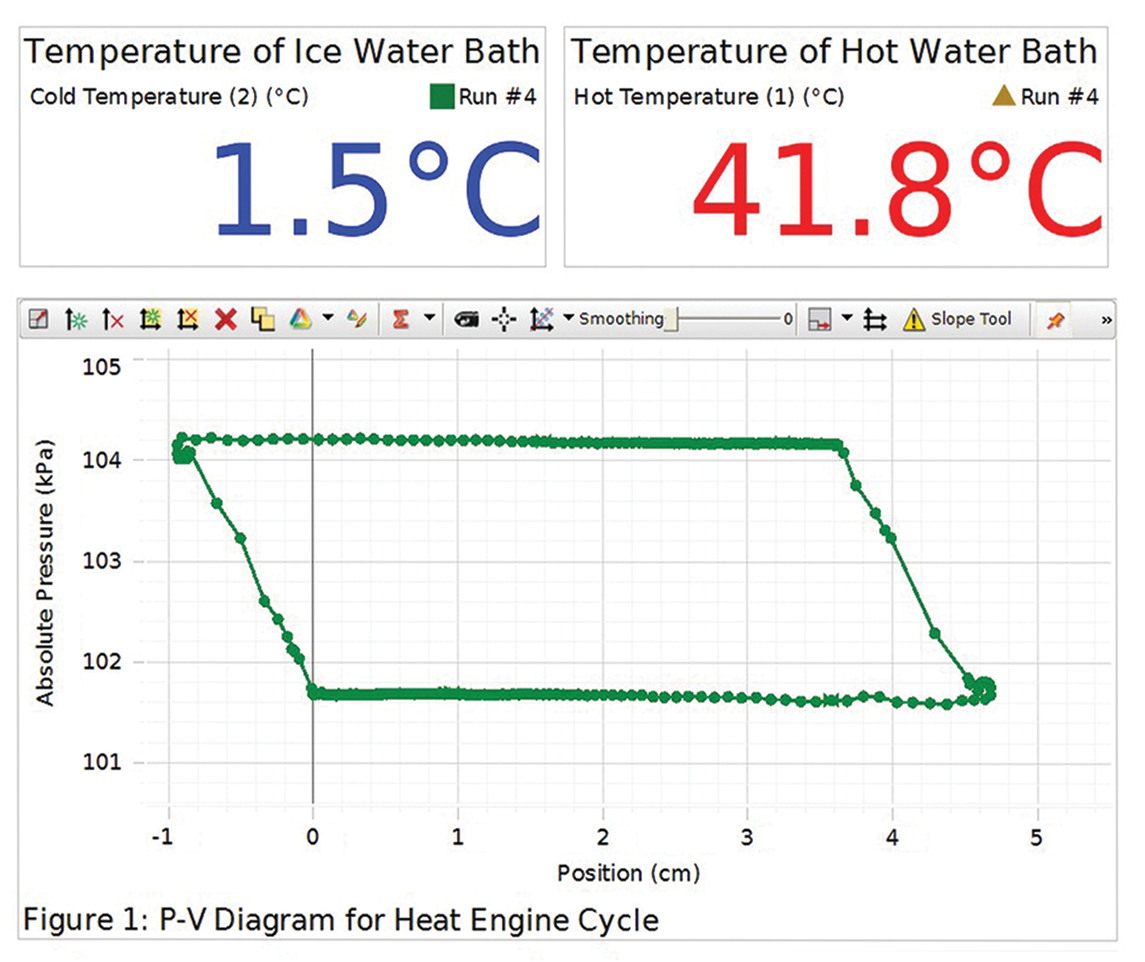

De cyclus van de warmtemotor wordt in realtime uitgezet met behulp van een grafiek Druk versus volume.
De druk in de cilinder wordt gemeten door een druksensor. Het volume wordt gemeten door de positie van de zuiger te volgen met een roterende beweging of bewegingssensor. De temperaturen van de warme en koude baden worden geregistreerd met temperatuursensoren.
Studenten vergelijken het gebied binnen de PV-cyclus met het daadwerkelijke werk dat is gedaan terwijl ze het gewicht optillen om te bepalen hoe de efficiëntie van hun warmtemotor zich verhoudt tot het theoretische maximum.

Inbegrepen:
1x Warmtemotor
1x Luchtkamer
1x rubberen stop met gat
1x slang met snelkoppelingen
1x Afsluitklep
1x 200 g massa
